Коаксіальний кабель для ТВ: Вибираємо, підключаємо, отримуємо ідеальний сигнал

Коаксіальний кабель – це той непомітний, але критично важливий елемент, що стоїть на сторожі якісного телевізійного сигналу у вашому домі. На практиці, це спеціальний провід, розроблений для передачі відео та аудіо з мінімальними втратами та перешкодами. Він є хребтом для ефірного, кабельного чи супутникового ТБ, а часом навіть для домашнього інтернету.

Якщо по суті, ключова функція коаксіального кабелю – забезпечити стабільний, чіткий сигнал, ефективно ізолюючи його від зовнішніх електромагнітних завад. Правильний вибір і підключення такого кабелю – запорука того, що ви отримаєте кришталеве зображення, а не “сніг” чи розмиту картинку.

Що таке коаксіальний кабель?

Власне, коаксіальний кабель, або просто коаксіал, – це не просто дріт. Це інструмент, що забезпечує безперебійну передачу сигналу. Його проривна особливість – це багатошарова структура, яка максимально ефективно захищає інформацію, що передається, від зовнішніх перешкод. Ба більше, це критично важливо як для класичного ефірного телебачення, так і для сучасних супутникових систем чи навіть інтернет-з’єднання.

Ключова цінність коаксіалу – у його здатності мінімізувати втрати сигналу та захистити його від електромагнітного “шуму”, що дозволяє отримати стабільне та високоякісне зображення без артефактів.

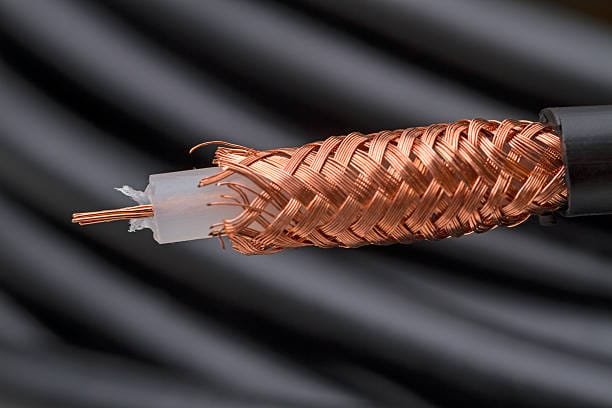

Як влаштований коаксіальний кабель: анатомія ідеального сигналу

Щоб зрозуміти, чому коаксіал працює так ефективно, варто зазирнути всередину. Його конструкція – це справжній інженерний підхід до захисту сигналу:

• Центральна жила – це серце кабелю, власне провідник, що передає сигнал. Зазвичай вона мідна або алюмінієва з мідним покриттям. Мідь, звісно, переважніше для якості.
• Діелектрик – шар ізолятора, що оточує центральну жилу. Він підтримує постійну відстань між центральною жилою та екраном, що критично для стабільності імпедансу (опору) кабелю.
• Екрануюча оплетка (іноді фольга) – це ваш щит від зовнішніх електромагнітних перешкод. Вона не дає “шуму” ззовні потрапити до сигналу, а також мінімізує випромінювання сигналу з кабелю.
• Зовнішня оболонка – фінальний захисний шар. Він уберігає всю конструкцію від механічних пошкоджень, вологи, ультрафіолету та інших агресивних факторів навколишнього середовища.

Види коаксіального кабелю: вибираємо правильний інструмент

Іронічно, але не всі коаксіальні кабелі однакові. Кожен тип розроблений під свої специфічні завдання, і вибір правильного – це вже половина успіху в отриманні якісного сигналу. Зрештою, щось для старої відеокамери не підійде для сучасного 4K-телевізора.

Швидкий вибір: який коаксіальний кабель потрібен саме вам?

Якщо потрібно швидко прийняти рішення, ось ключові орієнтири:

• Для більшості випадків домашнього використання та цифрового телебачення (Т2, кабельне, супутникове на короткі дистанції) ваш вибір – RG-6.
• Коли мова йде про довгі траси (понад 20-30 метрів) або професійні інсталяції, де мінімізація втрат сигналу критична, однозначно варто розглянути RG-11.
• Для тих, хто прагне максимального захисту від будь-яких перешкод, особливо у складних умовах, або ж для 4K-телебачення, рішення очевидне – Tri-Shield або Quad-Shield.

Роз’єми для коаксіального кабелю: що до чого?

Навіть найякісніший кабель не працюватиме без правильного підключення. Роз’єми – це місток між кабелем і вашим пристроєм, і вони теж мають свої особливості.

Як вибрати правильний роз’єм?

Тут є важливий нюанс: вибір роз’єму залежить від пристрою, до якого ви підключаєте кабель:

• Для звичайного телевізора та антенного входу (ефірне або кабельне ТБ) потрібен IEC-роз’єм.
• Якщо ви маєте справу із супутниковою антеною чи ресивером, а також із сучасним кабельним модемом, вам знадобиться F-роз’єм.
• Для камер відеоспостереження чи професійної студійної апаратури – це майже завжди буде BNC-роз’єм.

Детальний підхід: як не помилитися з вибором коаксіального кабелю

Вибір кабелю – це не тільки про тип (RG-6 чи RG-11), але й про якість виконання. Щоб ваш сигнал був ідеальним, варто звернути увагу на такі аспекти:

• Матеріал центральної жили:
  • Мідна жила – це золотий стандарт. Вона забезпечує кращу провідність і, відповідно, мінімальні втрати сигналу. На практиці це означає стабільніший сигнал, особливо на високих частотах.
  • Уникайте кабелів зі сталевим дротом, покритим міддю (Copper Clad Steel – CCS). Вони дешевші, але значно гірші за якістю передачі сигналу.
  • Пам’ятайте: чим товстіша центральна жила, тим краще. Втрати сигналу зменшуються пропорційно.
• Ефективність екранування:
  • Для коротких ділянок у “чистому” середовищі може вистачити й одношарового екрану.
  • Але якщо ви прагнете найкращого результату, особливо для супутникового ТБ, 4K-сигналу або в умовах електромагнітних перешкод, інвестуйте у Quad-Shield (чотиришарове екранування) або хоча б Tri-Shield. Це справді той випадок, коли економія недоречна.
• Гнучкість та зовнішній захист:
  • Для монтажу всередині приміщення обирайте гнучкі кабелі. З ними легше працювати, і вони не так сильно ламаються при вигинах.
  • Для зовнішнього використання – тут без компромісів. Кабель має бути оснащений вологостійкою та УФ-стійкою зовнішньою оболонкою. Це гарантія його довговічності та надійного функціонування навіть під палючим сонцем чи дощем.

Покроковий гайд: як правильно підключити коаксіальний кабель

Правильне підключення – це не менш важливо, ніж якість самого кабелю. Недбалий монтаж здатний звести нанівець усі переваги дорогого кабелю. Ось як це зробити грамотно:

Крок 1: Підготовка кабелю

Тут важлива точність – працюємо з міліметрами, щоб уникнути коротких замикань або поганого контакту:

• Акуратно обріжте кінець кабелю рівно. Потім зніміть зовнішню оболонку приблизно на 1,5–2 см.
• Відгорніть екрануючу оплетку (сіточку) назад, на зовнішню оболонку. Важливо, щоб жодна з її жилок не торкалася центральної жили.
• Обережно зніміть ізоляцію (діелектрик) з центральної жили, залишаючи близько 1 см голої міді. Знову ж таки, переконайтеся, що мідна жила не торкається екрану.

Крок 2: Встановлення роз’єму

Вибір роз’єму, як ми вже з’ясували, залежить від вашого обладнання:

• Для F-роз’єму: якщо він накрутний, просто обережно накрутіть його на підготовлений кінець кабелю. Якщо це компресійний роз’єм, для його монтажу знадобиться спеціальний інструмент. Я, якщо по суті, раджу саме компресійні – вони найнадійніші.
• Для IEC-роз’єму (антенний штекер): вставте центральну жилу в відповідний отвір роз’єму, а екрануючу оплетку закріпіть під спеціальний затискач або обійміть її навколо внутрішнього кільця.

Крок 3: Підключення до телевізора

Фінальний етап, де помилитися найскладніше:

• Просто вставте підготовлений кабель у антенний вхід вашого телевізора.
• Якщо ви підключаєте супутникове ТБ, кабель з F-роз’ємом йде до LNB-входу супутникового ресивера.

Типові помилки: чого варто уникати при роботі з коаксіальним кабелем

Навіть із усіма знаннями, люди часто припускаються одних і тих же помилок, що вбивають якість сигналу. Ось найпоширеніші сценарії та як їх уникнути:

• Використання дешевих, неякісних кабелів.
  Це, ба більше, одна з головних причин “снігу” та спотворень на екрані. Економія тут обертається розчаруванням.

  Рішення: інвестуйте в кабель з мідною жилою та якісним екрануванням, наприклад, RG-6 Quad-Shield.
• Недбало закріплені або невідповідні роз’єми.
  Поганий контакт – це прямий шлях до втрати сигналу, “заїкання” зображення та звуку.

  Рішення: використовуйте компресійні F-роз’єми (для супутнику) або якісні IEC-штекери. Перевіряйте надійність з’єднання.
• Занадто довгий кабель без підсилювача сигналу.
  Кожен метр кабелю трохи послаблює сигнал. На відстані понад 20-30 метрів це стає критичним.

  Рішення: для довгих трас обирайте RG-11 або використовуйте активний підсилювач сигналу, встановлений якомога ближче до джерела.
• Сильні вигини або пошкодження кабелю.
  Переломлення кабелю змінює його імпеданс, що призводить до відбиття сигналу та перешкод.

  Рішення: прокладайте кабель акуратно, уникайте гострих кутів та механічних пошкоджень.

Порада від редакції: перевіряйте заземлення!

На практиці, часто забувають про важливість правильного заземлення всієї системи. Нерідко причиною фонових шумів або навіть мерехтіння зображення є відсутність належного заземлення антени або супутникової тарілки. Це не лише покращує якість сигналу, а й забезпечує безпеку вашого обладнання від статичної електрики та грозових розрядів. Переконайтеся, що всі зовнішні компоненти системи мають надійне заземлення – це справді важливий, хоча й часто ігнорований, крок до ідеального телевізійного сигналу.

Відповіді на часті питання (FAQ)

• Якої максимальної довжини може бути коаксіальний кабель без помітних втрат сигналу?

  Для більшості стандартних RG-6 кабелів оптимальна довжина становить до 20-30 метрів. Якщо вам потрібно прокласти кабель на значно більшу відстань (наприклад, понад 50 метрів), слід використовувати товстіший RG-11 або обов’язково встановлювати підсилювач сигналу.

• Чи можна з’єднувати два коаксіальні кабелі?

  Так, технічно це можливо. Проте, тут є важливий нюанс: кожен з’єднувач вносить певні втрати сигналу. Використовуйте тільки високоякісні “бочки” (barrel connectors) і мінімізуйте кількість з’єднань, щоб уникнути погіршення якості.

• Чи впливає коаксіальний кабель на якість 4K-зображення?

  Безперечно, так. Для передачі високочастотного 4K-сигналу з мінімальними втратами та без перешкод критично важливий кабель із відмінним екрануванням, ideally Quad-Shield, та якісною мідною жилою. Старий, дешевий кабель просто не впорається із завданням.

• Чи підійде мій старий кабель від аналогового ТБ для сучасного цифрового сигналу?

  На жаль, частіше за все – ні. Старі кабелі (наприклад, RG-59) були розроблені для нижчих частот і мають значно гірше екранування. Для цифрового телебачення (DVB-T2, супутникове) завжди краще використовувати сучасні кабелі, такі як RG-6 або Quad-Shield, що забезпечать належну якість.

Висновок: який коаксіальний кабель дійсно варто вибрати для вашого ТВ?

Зрештою, вибір правильного коаксіального кабелю – це інвестиція у якість вашого телевізійного сигналу. Якщо узагальнити все сказане:

• Для більшості домашніх користувачів, які цінують якість, ідеальним підходом буде RG-6 з центральною мідною жилою та Quad-Shield екрануванням. Це гарантує стабільний та чіткий сигнал для цифрового та HD/4K телебачення.
• Для надзвичайно довгих трас (понад 20-30 метрів) без підсилювача, або для професійних систем, де втрати неприпустимі, краще віддати перевагу RG-11.
• І найголовніше: уникайте дешевих, низькоякісних кабелів з CCS жилою та слабким екрануванням. Вони лише створять ілюзію економії, а на практиці призведуть до розчарування якістю зображення.

Правильний вибір та акуратне підключення коаксіального кабелю – це запорука того, що ваш телевізор завжди радуватиме вас кришталево чистим зображенням та стабільним сигналом.
